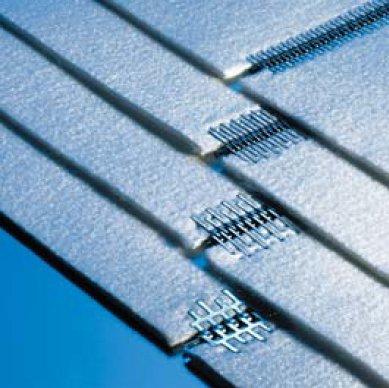

Systemy połączeń Anker

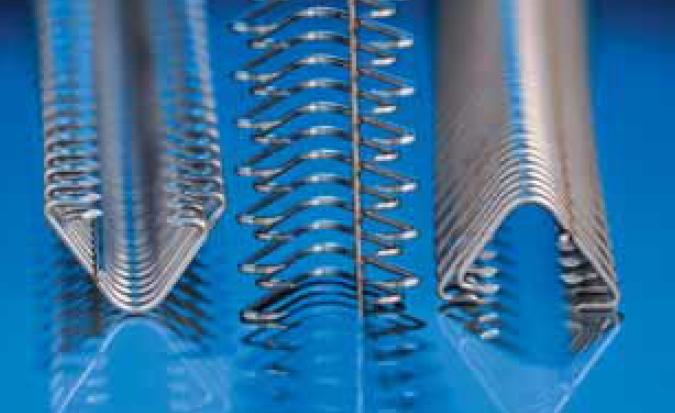

Anker - haczyki druciane

Do zastosowania w taśmach transportowych używanych przy małych obciążeniach.
Systemy połączeń ANKER są odpowiedzią na wymagania stawiane przez zróżnicowane konstrukcje taśm i materiałów z których są wykonane oraz różnorodność stosowanych pokryć w połączeniu z szerokim spektrum szerokości i grubości taśm.

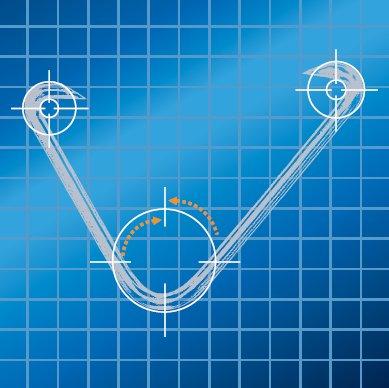

Optymalny kształt połączeń Anker
Każdy typ, a w każdym typie także pojedyncze połączenie, jest specyficznie zaprojektowane, aby sprostać najwyższym wymaganiom. Kluczowymi cechami zoptymalizowanej geometri są:

kształt połączenia,
grubość użytego materiału,
skok,
długość nóżek połączenia (krótkiej i długiej),
stosunek ilości różnego rodzaju nóżek,
długość haka,
kąt montażu,
średnica otworu dla drutu montażowego.

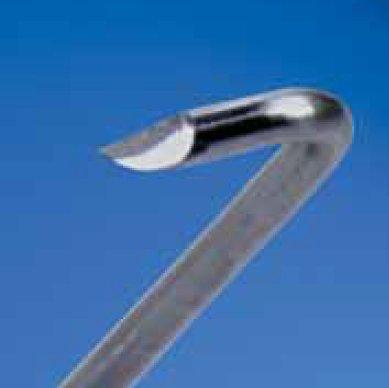

Podwójnie walcowany drut oraz poziomo cięte groty
Podwójne walcowanie drutu użytego do produkcji połączeń ANKER zapewnia zwiększoną zdolność uchwytu oraz stabilność poprzeczną w połączeniu z bardzo płaskim i równym obszarem łączenia.
Szczególnie złożony proces produkcji poziomo ciętych grotów zapewnia idealne zakotwiczenie połączenia w taśmie. Podczas gdy klasycznie cięte groty maja tendencję do zaginania bocznego, groty cięte poziomo są specjalnie zaprojektowane w ten sposób, by groty haczyków zagięły sie idealnie w kierunku równoległym do krawędzi taśmy.

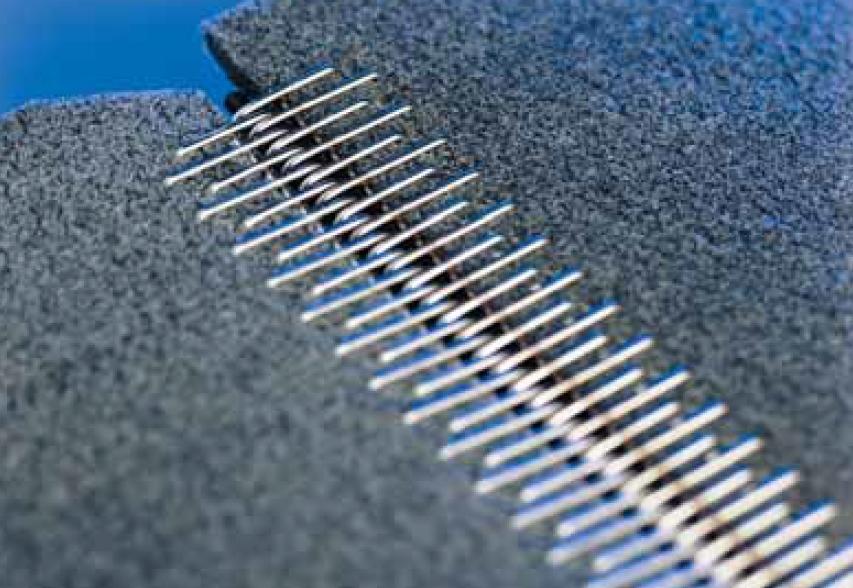

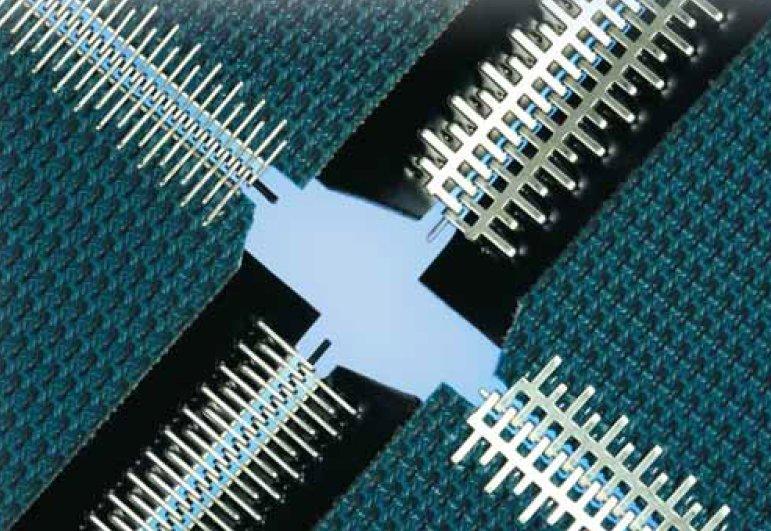

Czteropoziomowy układ grotów (seria G)

Projekt grotów ułożonych w czterech poziomach został opatentowany na całym świecie. Rozwiązanie to zwiększa wytrzymałość na rozerwanie i pęknięcie wyjątkowo płaskich i odpornych na ścieranie połączeń serii G o 50%.

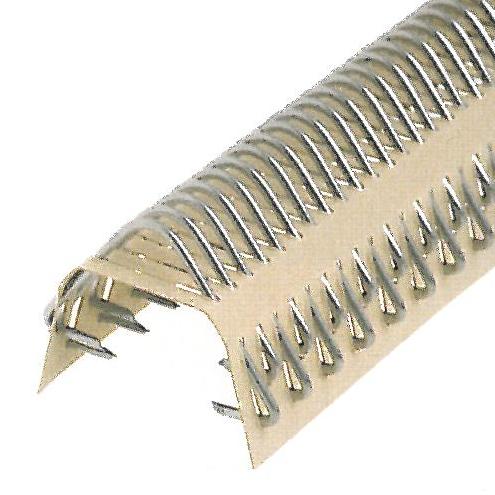

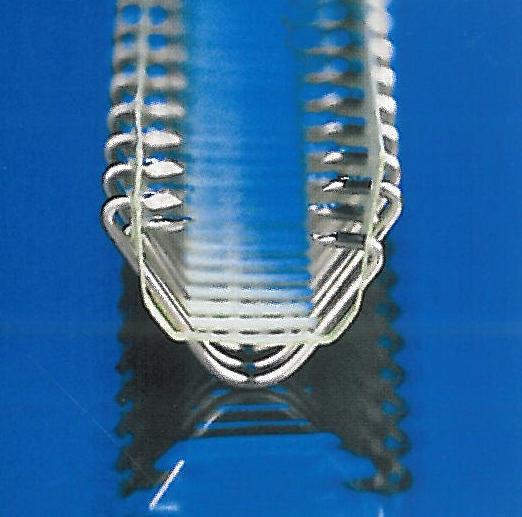

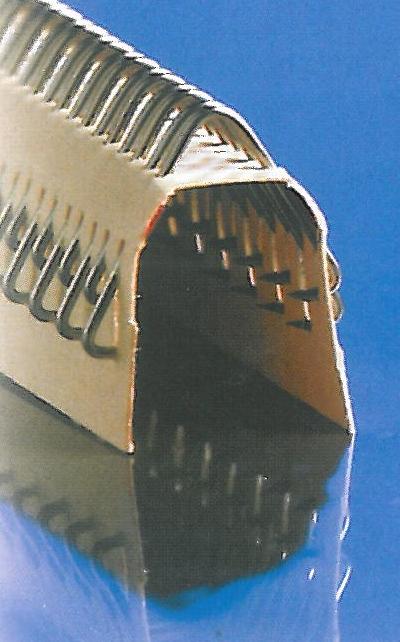

Anker - haczyki druciane zespojone papierem

Zaprojektowane do użytku z różnorodną ofertą taśm i dużym zakresem grubości dochodzącym do 10mm.

Pojedyncze haczyki mocowane są w sześciu punktach do papieru który może być w łatwy i szybki sposób przycięty do szerokości połączenia.

Papier służy do oddzielenia elementów podczas transportu i montażu, stanowi następnie pomoc w momencie instalacji haków. Jest on usuwany po zainstalowaniu połączenia na taśmie.

Typy haczyków Anker:

Typ #25

Papier służy do oddzielenia elementów podczas transportu i montażu, stanowi następnie pomoc w momencie instalacji haków. Jest on usuwany po zainstalowaniu połączenia na taśmie.

Specyfikacja techniczna:

średnica drutu: 0,62 mm
skok: 1,70 mm
grubość taśmy nawet do 2,8 mm
średnica rolki 25 mm
poziomo cięte groty
podwójnie walcowany drut
osiągalne w postaci przyciętej do szerokości taśmy od 10 do115 mm oraz w listwach o długości 150 lub 300 mm

Typ #30

Specjalnie zaprojektowane do użytku w przypadku cienkich pasów (np. pasy filtracyjne i wysokotemperaturowe przenośniki z pokryciem PTFE).

Specyfikacja techniczna:

średnica drutu: 0,8 mm
skok: 2,54 mm
grubość taśmy nawet do 2,5 mm
średnica rolki 50 mm
poziomo cięte groty
podwójnie walcowany drut
listwy o długości 150 lub 300 mm

Typ #35

Specjalnie zaprojektowany dla taśm przystosowanych do pracy przy średnich obciążeniach.

Specyfikacja techniczna:

wymiary drutu: 0,90 x 0,60 mm
skok: 2,54 mm
gubość taśmy: nawet do 2,0 mm
minimalna średnica rolki: 50 mm
listwy o długości: 150, 300 lub 600 mm

Typ #40

Zaprojektowany do różnorodnych zastosowań (np. pasy filtrujące przystosowane do pracy przy dużych obciążeniach, filce do prasowarek i taśmy fałdujące).

Specyfikacja techniczna:

wymiary drutu: 0,90 x 0,70 mm
skok: 2,54 mm
gubość taśmy: nawet do 4,0 mm
minimalna średnica rolki: 25 mm
listwy o długości: 300 lub 600 mm

Typ AP

Specjalnie zaprojektowane aby osiągnąć płaskie i nie zostawiające śladu połączenia w pasach fałdowników.

Specyfikacja techniczna:

średnica drutu: 1,2 mm
skok: 3,67 mm
grubość taśmy nawet do 10 mm
średnica rolki 100 mm
listwy o długości 300 mm

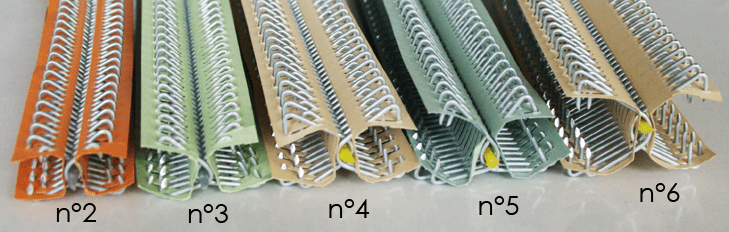

Typy #2 - #6

Zaprojektowany do szeregu zastosowań w przemyśle, rolnictwie i logistyce.

Najważniejsze zalety:

Idealnie pasuje do pasów napędowych ze skóry, bawełny, PVC-PU;
Łatwo i szybko instalowany za pomocą specjalnej listwy montażowej;
Niezawodne i wytrzymałe połączenie krańców pasa;
Odporny na ścieranie.

Dane techniczne:

Haczyki	Typ #2	Typ #3	Typ #4	Typ #5	Typ #6
Grubość taśmy, mm	1 – 4	3 – 4	5 – 6	6 – 8.5	8.5 – 10
Maks. wytrzymałość taśmy, N/mm	20	25	30	40	45
Min. Ø rolki, mm	50	75	100	125	150
Ø drutu haczyka, mm	1.2		1.38
Skok, mm	3.67

Standardowe opakowanie zawiera 12 rzędów x 300 mm haczyków na papierze, razem z nylonowym drążkiem. Możliwe także dostarczenie drążków wykonanych ze stali (do 30 m w jednym kawałku). Haczyki dostępne są w wersji ze stali galwanizowanej lub nierdzewnej AISI 430.

Drążek	Ø, mm
pręt ze stali nierdzewnej	1.0
	1.5
	1.8
	2.5
pręt ze stali nierdzewniej w powłoce PA	1.5
	2.0
	3.0
lina ze stali nierdzewnej w powłoce PA	1.5
	2.2
	2.6
	3.6

Anker - haczyki połączone

Jest to połączenie wykonane z haczyków zespojonych drutem poprzecznym.

Używane z powodzeniem od ponad 50 lat w taśmach transportowych i przenośnikowych.

Drut poprzeczny stabilizuje połączenie i zapobiega poluzowaniu się pojedynczych haków.

Specjalnie zaprojektowane do taśm używanych w rolnictwie, przemyśle spożywczym i logistyce.

Typy haczyków połączonych Anker:

Typ A30

Specjalnie zaprojektowany do użytkowania w cienkich pasach (np. pasy filtrujące i wysokotemperaturowe pokryte PTFE)

Specyfikacja techniczna:

średnica drutu: 0,80 mm
skok: 2,54 mm
gubość taśmy: aż do 2,5 mm
minimalna średnica rolki: 50 mm
listwy o długości: 300 lub 600 mm

Typ A34

Specjalnie zaprojektowane
dla podajników i zaginarek
w pralniach.

Specyfikacja techniczna:

grubość drutu: 0,90 x 0,50 mm;
skok: 2,54 mm;
grubość taśmy: nawet do 2,0 mm
minimalna średnica rolki: 50 mm
dostępne w listwach o długości 150mm

Typ A35

Specjalnie zaprojektowany
dla cienkich
pasów.

Specyfikacja techniczna:

wymiary drutu: 0,90 x 0,60 mm
skok: 2,54 mm
gubość taśmy: nawet do 2,0 mm
minimalna średnica rolki: 50 mm
listwy o długości: 150, 300 lub 600 mm

Typ A36

Specjalnie zaprojektowany
dla szerokiego zakresu
zastosowań.

Specyfikacja techniczna:

wymiary drutu: 0,90 x 0,70 mm
skok: 2,54 mm
gubość taśmy: nawet do 4,0 mm
minimalna średnica rolki: 25 mm
listwy o długości: 300 lub 600 mm

Typ A40

Zaprojektowany do różnorodnych zastosowań (np. taśmy filtrujące dostosowane do pracy przy większych obciążeniach, filce do prasowarek).

Specyfikacja techniczna:

średnica drutu: 1 mm
skok: 3,175 mm
gubość taśmy: nawet do 4,0 mm
minimalna średnica rolki: 50 mm
listwy o długości: 300 lub 600 mm
na specjalne zamówienie do 1,5 m

Typy A2-A7

Zaprojektowany do różnorodnych zastosowań w przemyśle, rolnictwie i logistyce.

Specyfikacja techniczna:

średnica drutu: 1,2 mm (A2 i A3), 1,38 mm (A4-A7)
skok: 3,67 mm
gubość taśmy: nawet do 10 mm
minimalna średnica rolki: 50 mm
listwy o długości: 300 lub 600 mm
na specjalne zamówienie do 2,5m

Typy G00-G06

Zaprojektowane do różnych zastosowań włącznie z transportem po stole, w którym preferowane są szczególnie płaskie i odporne na ścieranie połączenia.

Specyfikacja techniczna:

grubość: 0,50 mm i 0,75 mm
skok: 4 mm
gubość taśmy: do 3 mm
minimalna średnica rolki: 20 mm
listwy o długości: 300, 600, 900, 1200 i 1500 mm lub dostosowane do szerokości taśmy

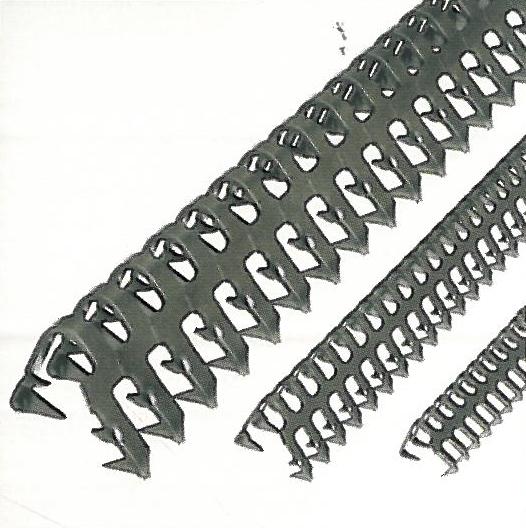

Łączenia pasów transmisyjnych Anker

Łączenia pasów transmisyjnych są dostępne jako Typ G dla pasów o grubości do 12,5 mm. Tego typu połączenia są montowane przy użyciu młotka i używane są głównie do łączenia pasów w sprzęcie rolniczym.
