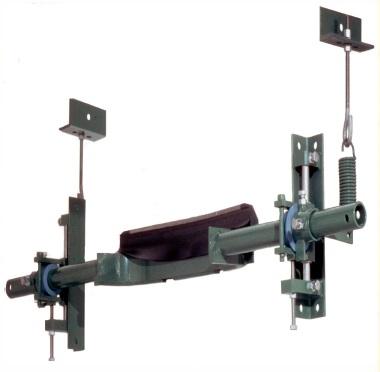

Belle Banne Abstreifer Typ-U

Brandneuer Belle Banne Abstreifer Typ-U, der durch den exakten Kontakt mit dem Gürtel eine hervorragende Leistung bietet.

Typ - U

Typ A / AF

Typ - H

Typ - P

Typ - R

Eigenschaften:

Form, die während der gesamten Lebensdauer des Bandes eine ausgezeichnete Reinigungsleistung gewährleistet
Das Reinigungselement hat eine gebogene Form, so dass der größte Druck auf die Mitte des Gurtes ausgeübt wird
Einfache Installation, Wartung und Austausch der Klinge
Hervorragende Reinigungsleistung bei klebrigen Materialien durch die Möglichkeit, einen hohen Anpressdruck auszuüben
Robuste Konstruktion für den Einsatz in rauen Umgebungen (Bandgeschwindigkeiten von bis zu 7,5 m/s)
Konzipiert für den Einbau in Förderbänder, die in eine Richtung laufen
Höchste Reinigungsleistung im Vergleich zu anderen Abstreifern

Der einzigartige Belle Banne Type-U Abstreifer:

Bei herkömmlichen Abstreifern weisen die mittleren Klingen einen höheren Verschleiß auf, da sich die Rückstände der transportierten Materialien größtenteils näher an der Mitte des Bandes befinden (Diagramm A). Dies hat zur Folge, dass zwischen dem mittleren Teil des Abstreifers und dem Band ein Spalt entsteht, was zu einer Verringerung der Effizienz führt. Aus diesem Grund werden an den herkömmlichen Abstreifern Verbesserungen vorgenommen, wie z. B. die Unterteilung der Klinge in unabhängige Segmente, die jedoch nicht die Effizienz der patentierten Belle Banne TYPE – U Technologie erreichen.

Das Belle Banne Type - U Abstreiferkonzept

Die aus Wolframkarbidklinge bestehende Abstreifleiste (andere Ausführungen sind ebenfalls möglich), die auf mit Gummi vulkanisierten Stahlträgern montiert ist, ermöglicht einen schnellen und unkomplizierten Austausch. Durch den Einbau von Stahlfedern an den Enden des Abstreiferrahmens ist der Montageaufwand minimal, da sich alle beweglichen Teile außerhalb der Schmutzzone befinden.

Das U-förmige Abstreifklinge hat eine gewölbte Form und wird durch Federn gegen das Band gedrückt. Durch diese Anordnung wird der größte Druck in der Mitte des Gurtes ausgeübt und nimmt zu den Rändern des Gurtes hin allmählich ab. Diese Kraftverteilung entspricht der Verteilung des Materials auf dem Band.

Eine stärkere Abnutzung der Klinge in der Mitte des Abstreifers beeinträchtigt die Reinigungsleistung nicht, da die gebogene Form und die Verwendung von Druckfedern einen konstanten Kontakt der Klinge mit dem Band gewährleisten.

Klingenwechsel

Dank des Kartuschensystems ist der Klingenwechsel schnell und unkompliziert.

Der untenstehende Film zeigt den Belle Banne TYP - U Untergurtabstreifer im Einsatz:

Wer sich für den Einsatz dieses Abstreifers interessiert, kann sich gerne an unser Unternehmen wenden, um die technischen Möglichkeiten zu besprechen.

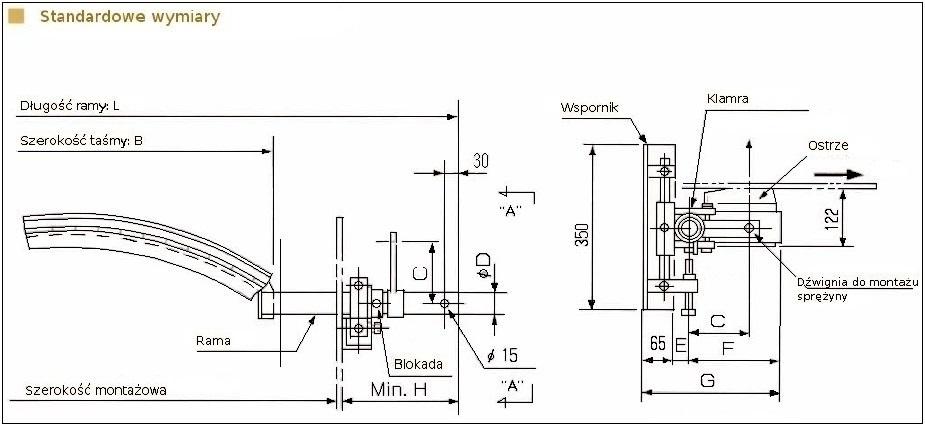

Technische Daten:

Modell	Gurtbreite: B	Rahmenlänge: L	C	D	E	F	G	H	Gewicht (kg)
35U	350	1150	130	48,6	38	134	237	175	25
45U	450	1250	130	48,6	38	144	237	175	27
50U	500	1300	130	48,6	38	144	237	175	28
60U	600	1400	130	48,6	38	159	262	175	30
75U	750	1550	130	48,6	38	184	287	175	32
90U	900	1700	130	48,6	38	190	293	175	36
100U	1000	1800	130	48,6	38	215	318	175	38
105U	1050	1850	130	48,6	38	215	318	175	41
120U	1200	2100	160	60,5	38	240	343	185	47
140U	1400	2300	160	60,5	38	240	343	185	50
150U	1500	2400	160	60,5	38	240	343	185	55
160U	1600	2500	160	60,5	46	246	349	185	60
180U	1800	2700	160	60,5	46	246	357	185	67
200U	2000	3100	160	60,5	46	246	357	185	70
220U	2200	3300	160	60,5	46	246	357	185	73

Für weitere Informationen über die verfügbaren Produkte besuchen Sie bitte www.c-t-p.pl
