G 2000 Series

Verbindungen G 2000 Series

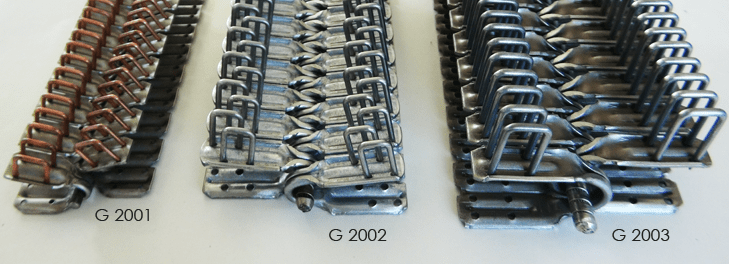

G 2000 – G 2001, G 2002, G 2003 Verbindungen

Die Verbindungen G 2000 Series zeichnen sich durch ihre außergewöhnliche Festigkeit aus und werden vor allem im Bergbau und in verschiedenen Schwerindustrien (G 2002/2003) sowie in der Landwirtschaft (G 2001) eingesetzt. Durch die Befestigung mit Klammern erfordern diese Verbindungen nur einen geringen Zeitaufwand bei der Installation, wodurch die Ausfallzeiten der Anlagen und die daraus resultierenden Verluste minimiert werden.

Die wichtigsten Vorteile der Verbindungen G 2000 Series sind:

Herstellung aus Materialien höchster Qualität, die eine außergewöhnliche Haltbarkeit und Zuverlässigkeit garantieren;
die zusätzlich verstärkte Schlaufe verhindert eine Beschädigung der Glieder;
zeitsparende Klammerbefestigung;
die schnelle Installation reduziert die Ausfallzeit der Anlage;
vormontierte Klammern reduzieren diese Zeit weiter, da keine passenden Verbindungselemente mehr benötigt werden;
die vertieften konkaven Rillen schützen die Klammern vor Beschädigungen;
die abgerundeten Kanten der Verbindung machen sie besonders kompatibel mit Abstreifern;
die Verbindung ist ideal für den Einsatz bei Trogbändern geeignet;
Das Modell G 2001 wurde speziell für den Einsatz auf Ballenpressen entwickelt;
Die Typen G 2002/2003 wurden für den Einsatz im Bergbau und in der Schwerindustrie entwickelt.

Technische Daten:

Gurtstärke, mm	5 – 7	7.5 – 15	10 – 20
Max. Gurtstärke, N/mm	650	1400	3500
Max. Gurtspannung, N/mm	65	140	350
Min. Spulen-Ø, mm	80	250	500
Stab-Ø, mm	4 (rostfreier Stahl mit PA-Ummantelung)	6, 7, 8, 9 rostfreier Stahl) 7, 9 (rostfreier Stahl mit PA-Ummantelung)

Bei den Typen G 2002 und G 2003 müssen Verbinder und Staben, wenn sie separat gekauft werden, gemäß der folgenden Tabelle aufeinander abgestimmt werden:

	Stangen-Ø, mm	Klammertyp
rostfreier Stahl	6	22 – 24
	7	26 – 28 – 29
	8	26 – 28 – 29 – 34
	9	33 – 38
PA-ummantelt rostfreier Stahl	7	26 – 28 – 29
PA-ummantelt rostfreier Stahl	9	33 – 38

Die Verbindungen G 2002 und 2003 sind in verzinktem HSS (höhere Festigkeit) Stahl oder in Edelstahl erhältlich. G 2001 ist in rostfreiem Stahl erhältlich.

G 2002 und 2003 sind in jeder Länge bis zu 1600 mm erhältlich (länger auf Anfrage). G 2001 ist in jeder Länge bis 1200 mm erhältlich.

Verbindung nur auf Anfrage erhältlich!
