Połączenie mechaniczne typu MS do taśm transportujących

Połączenie mechaniczne MS stanowi optymalne rozwiązanie do łączenia taśm transportujących. Dzięki prostemu montażowi nie wymagającemu pras wulkanizacyjnych ani specjalistycznych ekip serwisowych znalazło ono zastosowanie w wielu gałęziach przemysłu.

Połączenie mechaniczne MS do taśm transportujących

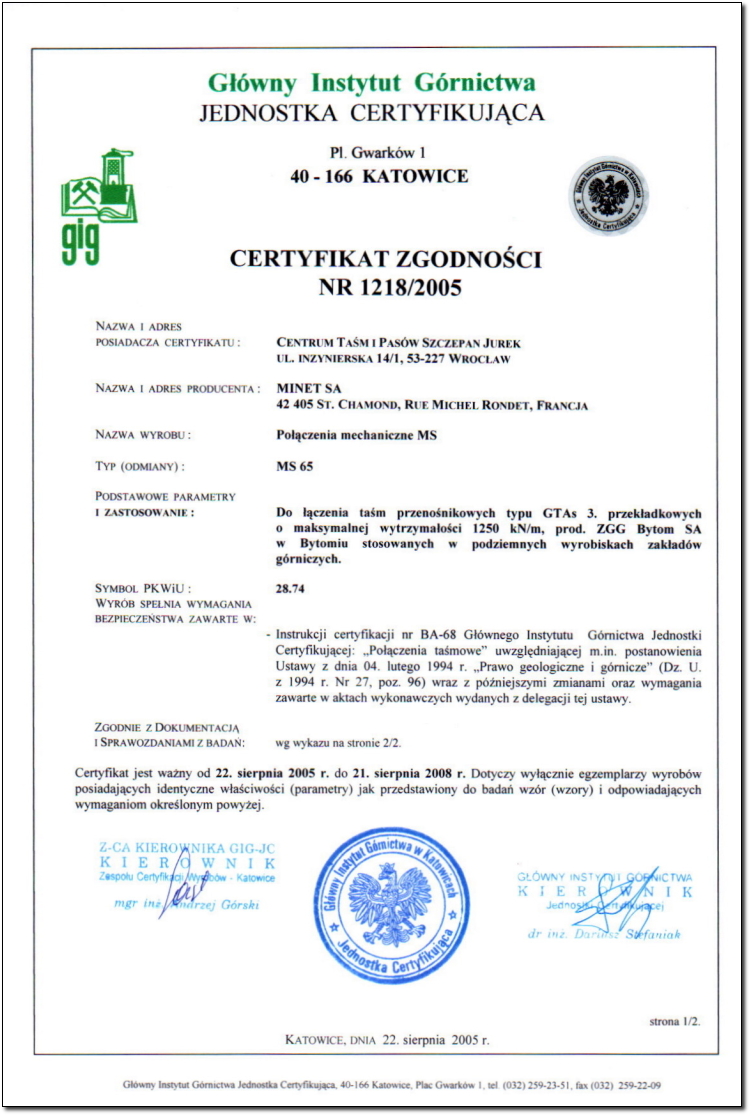

Połączenie MS65 posiada certyfikat Głównego Instytutu Górnictwa

certyfikat

Najważniejsze zalety:

możliwość ponownego montażu po krótkim okresie użytkowania
ekstremalnie szybka instalacja przy użyciu minimalnych środków
żadnych specjalistycznych narzędzi do instalacji (jedynie wkrętarka)
szablony i nawiercenia wstępne są zbędne (samogwintujące śruby)
dzięki śrubom bardzo dobre zakleszczenie taśmy pomiędzy płytami łącznika
wysoki stopień wytrzymałości na wyrwanie
o 50% grubsza stal niż w porównywalnych połączeniach dostępnych na rynku.
w zależności od przeznaczenia wykonane ze stali galwanizowanej lub szlachetnej
ponad przeciętny stopień żywotności

instrukcja montażu (plik .pdf)

Dane techniczne połączeń MS:

Typ połączenia	MS25	MS35	MS45	MS55	MS65
Wytrzymałość taśmy	do 450 N/mm	do 450 N/mm	do 630 N/mm	do 1000 N/mm	do 1400 N/mm
Grubość taśmy	od 3,5 do 7,5 mm	od 4,5 do 10 mm	od 6 do 12 mm	od 9 do 15 mm	od 10 do 18 mm
Min. Ø bębna	75 mm	90 mm	125 mm	250 mm	450 mm
Średnica wkrętów	4 mm	5 mm	5 mm	5 mm	5 mm
Ilość wkrętów na 1000 mm połączenia	164	100	76	138	184
Materiał	stal galwanizowana lub stal szlachetna				stal galwanizowana
Drążek	Drut ze stali lub stali szlachetnej powlekany poliamidem Ø 4,0 mm	Drut ze stali lub stali szlachetnej powlekany poliamidem Ø 4,6 mm	Drut ze stali lub stali szlachetnej powlekany poliamidem Ø 6,5 mm	Drut ze stali lub stali szlachetnej powlekany poliamidem Ø 8,0 mm	Drut ze stali lub stali szlachetnej powlekany poliamidem Ø 10,0 mm
