Połączenie mechaniczne typu Self-Lock
Połączenie stosowane do taśm PVC i PU o grubości od 0,7 do 4,8 mm. Do montażu potrzebna jest listwa montażowa, która również jest w naszej ofercie. |
 |
| Gładka powierzchnia | Nakładki połączenia wciskają się w taśmę i zakleszczają zęby wewnątrz taśmy. |
| Materiał | Stal galwanizowana lub stal szlachetna. |
| Montaż | Za pomocą młotka i listwy montażowej. Możliwy montaż po stronie bieżnej. Instrukcja montażu (plik .pdf) |
| Zastosowanie | Łączenie taśm o różnych wytrzymałościach i grubościach (od 0,7 do 4,8 mm) |
| Dostawa | W metrowych odcinkach lub o długości do 3.000 mm w jednym kawałku. Długości powyżej 3000 mm tylko na zamówienie. |
Dane techniczne:
|
Typ połączenia |
SL 00 |
SL 01 |
SL 02 |
SL 03 |
|
Grubość taśmy |
0,7 do 1,8 mm |
1,6 do 2,4 mm |
2,3 do 3,5 mm |
3,3 do 4,8 mm |
|
Min. Ø bębna |
25 mm |
40 mm |
50 mm |
60 mm |
|
Maksymalne naprężenie robocze |
12 N/mm |
16 N/mm |
28 N/mm |
35 N/mm |
|
Materiał |
stal szlachetna |
Stal galwanizowana lub stal szlachetna |
||
|
Mocowanie |
Za pomocą młotka i listwy montażowej |
|||
|
Drążek |
Drut ze stali szlachetnej Ø 1,0 mm | Drut ze stali szlachetnej Ø 1,5 mm lub drążek ze stali szlachetnej Ø 1,8 mm w osłonie PA | Drut ze stali szlachetnej Ø 1,8 mm lub drążek ze stali szlachetnej Ø 1,8 mm w osłonie PA | Drut ze stali szlachetnej Ø 2,5 mm lub drążek ze stali szlachetnej Ø 2,8 mm w osłonie PA |
Połączenie to jest dostępne w naszym sklepie internetowym

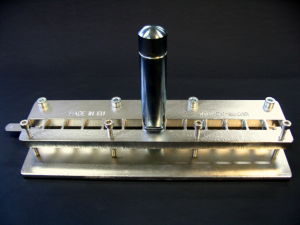

| W ofercie posiadamy także listwy montażowe do połączeń Self-Lock. Zainteresowanych prosimy o kontakt. |  |
